試作基板への火入れ（初期通電）の瞬間、想定外の挙動やショートが発覚したときの、あの背筋が凍るような感覚。ハードウェアエンジニアや研究者の方であれば、一度は経験があるのではないでしょうか。

限られた予算と厳しい納期の中、再設計と再製造（リスピン）を待つ時間的猶予はありません。そのような絶望的な状況を救済する最終手段が、熟練の技術による「パターンカット」と「ジャンパ線配線」を駆使した物理的な基板改造です。

基板改造におけるパターンカットの基本原則

基板改造におけるパターンカットとは、回路の設計ミスを物理的に遮断するため、基板上の銅箔配線をデザインナイフや専用ルーターで意図的かつ精密に切断する技術です。

ただ単に配線を断ち切れば良いというものではありません。IPC-7721（プリント基板の修理・改造のガイドライン）においても、基材（FR-4など）へのダメージを最小限に抑えることが強く推奨されています。

無計画な切断は、ガラス基材を深くえぐり、吸湿による絶縁抵抗の低下や、多層基板における内層パターンとの意図しない短絡（ショート）を引き起こします。顕微鏡下での作業において、私たちが実践している基本手順は以下の通りです。

• 切断箇所の選定: パターンが最も細く、かつ周囲のビアや他パターンとのクリアランスが確保できる直線部分を選ぶ。
• 深さのコントロール: 銅箔の厚み（通常18μm〜35μm）だけを正確に切断する。メスの刃先にかかる抵抗の変化を指先で感じ取る職人技が求められます。
• 切断面の処理: 切断後は導通チェックを行うだけでなく、切断溝にUV硬化樹脂やエポキシ系レジストを充填し、金属粉の迷入やマイグレーションを防止する。

信頼性を担保するジャンパ線の選定と実装

ジャンパ線による配線追加は、ポリウレタン銅線（UEW）やフッ素樹脂電線を用いて欠落した回路をバイパスする、基板パターン修復の中核技術です。

高周波信号や大電流が流れる現代の基板において、ジャンパ線の引き回しは回路特性に直結します。また、0201サイズの超極小部品のパッドから線を引き出すような超精密はんだ付けでは、金属間化合物の適切な形成と熱応力のコントロールが不可欠です。

修復の信頼性を高めるための重要なポイントを整理しました。

よくある基板パターン修復の失敗と対策手順

基板パターン修復の最大の失敗原因は、不適切な熱入力によるランド剥離と、ジャンパ線の物理的応力に対する考慮不足です。

研究開発の現場でご自身で改修を試み、結果として基板を完全に破壊してしまってから弊社に駆け込んでくるケースが後を絶ちません。よくある失敗とそのメカニズム、そして正しい対策を以下の表にまとめました。

試作開発を止めない、アイ電気の特急リワーク

当社の創業以来蓄積した熟練の職人技で、1枚からの超精密基板改造やBGAリワークを特急で提供しています。

大学の研究機関、R&D部門、スタートアップ企業様において、「明日からの展示会に間に合わせたい」「数ヶ月待ちの再設計を回避し、今の基板で評価試験を進めたい」という切実なご要望に、私たちは最優先でお応えします。

• 1枚からの特急試作・改修: 部品支給での即日〜翌日対応など、圧倒的なスピードで開発のダウンタイムを最小化します。
• 超精密はんだ付け: 実装機でも困難な0201サイズのチップ部品の交換や、そこからのジャンパ引き出しを実体顕微鏡下で完璧にこなします。
• 徹底した機密保持: 開発初期の最先端技術を扱うため、NDA（秘密保持契約）の締結を標準化し、セキュアな環境で作業を行います。

基板の設計ミスは、決してプロジェクトの終わりではありません。熟練の技術があれば、その基板は立派に評価用として命を吹き返すことができます。基板改造、パターンカット、高難度リワークでお困りの際は、アイ電気へ迷わずご相談ください。

試作基板の評価段階や製品の市場投入後、「特定の温度環境下でのみ動作が不安定になる」「基板を指で押すと導通する」といった不可解な不良に悩まされていませんか？品質保証や開発担当者の皆様にとって、原因究明が極めて困難なBGAの接触不良は、プロジェクトの進行を致命的に遅らせる最大の障壁です。

当社で30年にわたり数え切れないほどの基板と向き合ってきた私たちが、この厄介な「ヘッドインピロー（Head-in-Pillow: HiP）不良」のメカニズムと、それを確実に修正するプロフェッショナルのリワーク手法について詳しく解説します。

ヘッドインピロー（HiP）不良の定義と発生メカニズム

ヘッドインピロー（HiP）とは、BGAのはんだボールと基板側のペーストはんだが完全に溶融・結合せず、枕に頭を乗せたような状態で接触しているだけの接合不良のことです。

通常の良好なはんだ付けでは、リフロー炉の中でBGAのボールと基板のペーストはんだが溶け合い、金属間化合物（IMC: Intermetallic Compound）の層を形成して強固な合金接合を生み出します。しかし、HiP不良においては、両者が物理的に触れ合っているだけで金属的な結合がなされていません。

この状態は常温では導通していることが多く、出荷前の電気検査（ICT）をすり抜けてしまうのが最も恐ろしい点です。その後、機器の稼働による発熱や冷却の熱サイクル、あるいは物理的な振動が加わることで接合面が離れ、市場での突発的な動作不良（インターミッテント・エラー）を引き起こします。

ヘッドインピローを引き起こす3つの主要原因

HiPが発生する主要な原因は、「部品と基板の熱反り（Warpage）」「フラックスの活性低下」「不適切な温度プロファイル」の3点に集約されます。

現代のBGAパッケージの薄型化や、鉛フリーはんだ（Sn-Ag-Cu系など）の採用によるリフロー温度の高温化（240℃〜250℃）が、これらの原因をさらに誘発しやすくしています。

IPC基準に基づく顕微鏡下での確実なBGAリワーク手順

確実なBGAリワークは、IPC-7711/7721基準に則り、「適切な加熱による取り外し」「残渣はんだの精密除去」「新しいBGAの正確な搭載・リフロー」の3ステップで完遂されます。

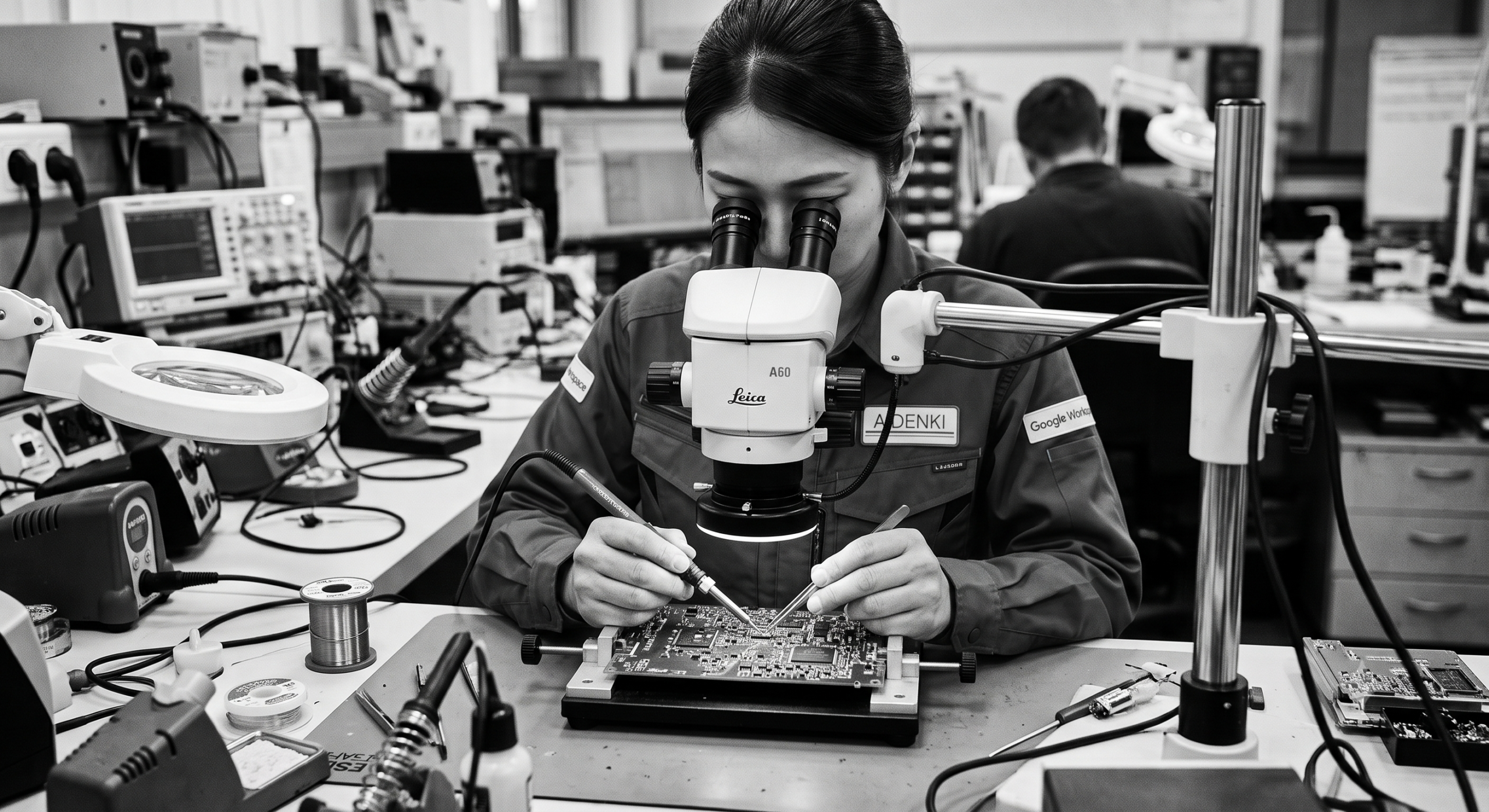

当社では、大学の研究機関やスタートアップ企業の皆様から持ち込まれる「絶対に失敗が許されない1品ものの試作基板」に対して、実体顕微鏡下での極めて精緻な手作業と最新のリワーク装置を組み合わせて対応しています。

1. プロファイル制御によるBGAの取り外し基板の熱容量や層数に合わせて、上下ヒーターの温度プロファイルを最適化します。急激な熱衝撃による基板の層間剥離（デラミネーション）やパッド剥離を防ぐため、熱膨張をコントロールしながら慎重に取り外します。
2. 顕微鏡下での残渣はんだ除去とサイトクリーニングここが職人の腕の見せ所です。専用のブレード型はんだこてと吸取線を使い、基板側のパッド（ランド）を平滑にします。顕微鏡下でパッドの銅箔への熱ダメージを極限まで抑えながら、残渣をミクロン単位でクリーニングします。周囲の0201サイズの極小チップ部品を吹き飛ばしたり、熱で劣化させたりすることは決してありません。
3. フラックス塗布と再搭載・リフロークリーニングされたパッドに、HiPを防ぐための適切な粘度と活性力を持つ高信頼性フラックス（またはペーストはんだ）を均一に転写します。プリズムカメラを用いた光学位置合わせにより、BGAのボールと基板のパッドを±10μmの精度でアライメントし、最適化されたプロファイルで再加熱・接合します。

有限会社アイ電気によるリワークソリューション

創業以来培った高度な実装技術で、他社が敬遠する1枚からのBGAリワークや基板改修を圧倒的な精度で提供します。

開発の現場では、「設計ミスが発覚したが、基板を再製造している時間（数週間）がない」という事態が頻発します。私たちにお任せいただければ、以下のような柔軟かつ強力なサポートが可能です。

• 1枚からの試作・リワーク対応: 最小ロットの制約はありません。R&D部門様向けの駆け込み寺として、最短即日〜数日での特急改修を承ります。
• BGAのリボール作業: 入手困難な高価なICや、取り外したBGAパッケージの再利用（リボール）にも対応可能です。
• 高難度な基板改修: 単なるBGAの交換だけでなく、BGA直下のパッドからのパターンカットや、顕微鏡下でのポリウレタン銅線を用いたジャンパ配線など、他社では断られるような高難度改修を得意としています。
• NDA完備・部品支給対応: 開発中の未発表プロトタイプでも安心してお任せいただけるよう、秘密保持契約を徹底。部品支給での作業に柔軟に対応いたします。

原因不明の動作不良や、緊急の基板改修でお困りの際は、ぜひアイ電気のにご相談ください。

最新のIoTデバイスやウェアラブル端末、あるいは大学・研究機関における最先端のPoC（概念実証）開発において、ハードウェアエンジニアや研究者の皆様は常に「時間」と「物理的限界」というプレッシャーと戦っています。設計を重ねた試作基板が上がってきた直後に発覚する回路の不具合や、実装密度が高すぎるがゆえのリワークの困難さに、スケジュール進行の絶望を感じた経験はないでしょうか。

1960年（昭和35年）の創業以来、私たち有限会社アイ電気（Aidenki Co., Ltd.）は、日本のエレクトロニクス産業の発展とともに歩んできました。真空管からトランジスタ、そして現在の0201サイズの超微小チップや数千ピンに及ぶBGAへとコンポーネントが進化する中、変わらないものがあります。それは、確かな技術的裏付けを持った「はんだ付け」のクオリティです。

本記事では、はんだ付け歴30年の熟練シニアエンジニアの視点から、現代の基板実装における技術的ハードルとその解決策について、熱力学・金属工学的なメカニズムを交えながら実践的に解説します。

はんだ付け技術のパラダイムシフト：鉛フリー化と金属間化合物の制御

現代のはんだ付けにおける最大の技術的課題は、鉛フリー化に伴う融点上昇（約220℃）と、接合界面における適切な厚さの金属間化合物（IMC）層の確実な形成です。

かつての共晶はんだ（Sn-Pb）時代とは異なり、現在の主流であるSAC305（Sn-Ag-Cu）などの鉛フリーはんだは、融点が高く濡れ性が低いという物理的特性を持ちます。はんだ付けの強度と導電性を担保する本質は、基板の銅（Cu）パッドとスズ（Sn）が熱反応を起こし、接合界面にCu6Sn5といった金属間化合物（Intermetallic Compound: IMC）を形成することにあります。

しかし、熱容量の計算を誤り過剰な熱（オーバーヒート）を加えると、このIMC層が厚く成長しすぎ、結果として脆性破壊（クラック）の温床となります。逆に熱不足であれば未反応による冷えはんだ（コールドジョイント）を引き起こします。IPC-A-610（電子組立品の許容基準）に準拠した信頼性の高い接合を実現するためには、基板の層数や銅箔厚に応じた厳密な温度プロファイルの管理と、手作業においてはコテ先の熱容量を瞬時に見極める職人の感覚が不可欠です。

微細化の極致：0201サイズとBGAリワークの技術的障壁

BGAリワークや0201サイズの超精密実装の成功は、基板全体の熱膨張係数（CTE）を考慮した局所加熱プロファイルの最適化と、熟練技術者による顕微鏡下の精密な手作業に依存します。

最新のR&Dボードでは、1つの基板上に巨大なSoC（BGAパッケージ）と0201サイズ（0.25mm × 0.125mm）の極小受動部品が混在しています。これらを確実に取り扱うためには、以下の技術的要件をクリアしなければなりません。

機械実装（マウンター）では対応しきれない「実装後の1箇所だけのBGA交換」や「部品支給による数点の極小チップの手付け」こそ、アイ電気が数十年にわたり培ってきたノウハウが最も活きる領域です。

R&Dの「致命傷」を救う基板改修とジャンパ配線

試作基板の設計ミスを即座に修正するには、0.1mmピッチのパターンカットやAWG50（約0.025mm）クラスの極細線を用いたジャンパ配線を確実に行う高度なリカバリー技術が必要です。

大学の研究室やスタートアップ企業のR&D部門から最も多く寄せられるのが、「基板の配線を間違えたが、再製造の予算も時間もない」という切実なご相談です。アイ電気では、以下のような高難度な基板改修（エコ・ワイヤリング）を日常的に行っています。

• 精密パターンカット: デザインルールが極細化する中、内層や隣接するパターンを傷つけることなく、顕微鏡下で対象の銅箔パターン（0.1mmレベル）のみをデザインナイフと専用ルーターで物理的に切断します。
• ウレタン線によるジャンパ配線: BGAのパッド直下から極細のポリウレタン銅線（UEW）を引き出し、別のICのピンへとバイパスさせます。高周波回路の場合は、インピーダンス変化やノイズのアンテナ化を防ぐため、最短経路での配線と適切なGND処理（シールド処理）を実施します。
• レジスト補修と固定: 施工後は、振動や経年劣化による断線を防ぐため、紫外線（UV）硬化型のソルダーレジストを用いて配線を基板に強固に接着・絶縁保護します。

これらの作業は単なる「修理」ではなく、お客様のPoCを前進させるための「延命処置」であり、電気的特性を損なわないIPC基準の信頼性が求められます。

アイ電気は「日本のものづくり」のR&Dを止めない

製品開発のサイクルがかつてなく高速化する現代において、実装や改修のトラブルでプロジェクトが停滞することは大きな損失です。私たち有限会社アイ電気は、創業から脈々と受け継がれてきた職人の手先の感覚と、IPC基準等の最新の学術的・物理的知見を融合させ、エンジニアの皆様の「今すぐ何とかしたい」に応えます。

• 1枚からの特急試作に対応: 大手EMSが敬遠する1枚からの実装や改修を喜んでお引き受けします。
• 部品支給（バラ部品・カットテープ）対応: テープリールに満たないバラ部品や、お客様ご自身で調達された特殊部品の支給実装も柔軟に対応可能です。
• 徹底した機密保持（NDA完備）: 未発表の最新デバイスや大学の極秘研究の基板も、厳格な情報管理体制のもとで取り扱います。

はんだ付けや基板改修で行き詰まった際は、ぜひ一度、アイ電気のシニアエンジニアにご相談ください。あなたのR&Dの熱意を、確かな技術で形にします。

よくある質問（FAQ）
