大学・研究機関向け:実験用「1枚だけの基板実装」をスムーズに外注する手順

精密はんだづけ作業 有限会社アイ電気

大学・研究機関における最先端の研究開発では、「このアイデアを今すぐ検証したい」という場面が頻繁に訪れます。しかし、いざ実験用のテストボードや検証用基板を1枚だけ実装しようとすると、「対応できる業者がいない」「初期費用が高すぎる」「部品がバラバラで断られた」といった課題に直面し、プロジェクトの進行が滞ってしまうケースを数多く見てきました。

有限会社アイ電気で30年間、はんだごてを握り続けてきたエンジニアの視点から、今回は大学の研究機関やR&D部門の方々へ向けて、「1枚だけの基板実装」を極めてスムーズに、かつ最高品質で外注するための具体的な手順と技術的要件を解説します。

なぜ「1枚だけ」の基板実装外注は難しいのか?

一般的なSMT(表面実装)ラインを持つ工場は量産を前提としており、メタルマスクの作成やマウンター(自動実装機)のプログラム設定といった初期セットアップ費用が、1枚だけの製造コストに対して不釣り合いになるためです。

自動化された量産ラインでは、基板の熱容量に合わせたリフロー炉の温度プロファイル設定が不可欠です。しかし、1枚の試作基板のために最適な温度プロファイルを構築することは現実的ではありません。また、研究用の基板は特殊な材質や厚みを持つことも多く、FR-4などの一般的な基板との熱膨張係数(CTE)のミスマッチが懸念されます。

こうした背景から、1枚の特急試作においては、マウンターに依存しない「高度な手はんだ技術」と「熟練エンジニアによる局所的な熱制御」が最も確実なソリューションとなります。

スムーズな外注を実現する3つの準備ステップ

最短納期でエラーのない実装を実現するためには、正確な部品表(BOM)、極性や方向が明記された実装図(シルク図)、そして過不足のない支給部品の適切なパッケージングという3つの準備を整えることが結論です。

研究室から基板実装を外注する際、以下の表に示す情報と現物を整理しておくことで、実装メーカー側での確認作業(クエリ)が激減し、即日着手が可能になります。

準備項目必要な詳細情報注意点・技術的背景
1. BOM(部品表)リファレンス番号、メーカー型番、員数支給部品とBOMの型番が完全に一致していること。代替品の場合は明記。
2. 実装図・データシルク図、実装位置図、ガーバーデータICの1ピンマーク、ダイオードの極性(カソードマーク)を明確にすること。
3. 支給部品テープカット、トレイ、バラ部品などの現物手はんだ実装の場合、リールである必要はありません。バラ部品でも対応可能です。

特に、支給部品の中に静電気に敏感なデバイス(ESDセンシティブデバイス)や、吸湿レベル(MSL)が厳しい部品が含まれる場合は、防湿袋での保管と事前のベーキング指示書を同梱いただくと、IPC-A-610に準拠した高信頼性実装につながります。

超精密実装を1枚から成功させる技術的要件

0201サイズの極小チップやBGA(ボールグリッドアレイ)などの超精密部品を1枚から確実に実装するには、顕微鏡下でのミクロン単位の目視確認と、適切な金属間化合物(IMC)層を形成するための精密な熱量コントロールが必須です。

大学の研究用基板では、最新のFPGAや高密度のBGAが多用されます。アイ電気では、これらの高難度部品の実装やリワーク(交換・リボール)を日常的に行っています。

  • 0201サイズの顕微鏡下実装: ピンセットの圧力とこて先の熱量を極限までコントロールし、ツンツラやチップ立ち(マンハッタン現象)を防ぎます。
  • BGA等の高難度リワーク: 専用のリワークステーションを用い、基板の反りを防ぐためのボトムヒーターとトップヒーターの緻密な温度プロファイル管理によって、確実にボールを溶融させます。
  • パターンカット・ジャンパ配線: 設計ミスが発覚した際も、基板を作り直すことなく、0.1mm以下のポリウレタン銅線を用いた顕微鏡下でのジャンパ配線やパターンカットにより、その場で基板を論理的に修正(改修)します。

これらは、IPC-7711/7721(電子組立品の作業・修正・修理基準)に精通した数十年のノウハウの蓄積があってこそ可能になる職人技です。

研究のスピードを止めないために

研究開発における「今すぐ試したい」という熱量を、物理的な基板実装の遅れで冷ましてはいけません。

有限会社アイ電気は、技術の最前線に立つエンジニアや研究者の皆様を裏方として支え続けてきました。

「部品はすべてテープの切れ端しかない」「設計ミスが見つかったので、実装と同時にジャンパ配線を数カ所お願いしたい」「学会に間に合わせるため明日までに欲しい」といったご要望にも、1枚から特急で対応いたします。未発表の研究内容を保護するための秘密保持契約(NDA)の完備はもちろん、大学特有の指定伝票での処理にも柔軟に対応しております。

基板実装でお困りの際は、ぜひ私たち熟練のエンジニアチームにご相談ください。

0201チップ部品の手はんだ実装は可能か?マイクロソルダリングの限界

精密はんだづけ作業 有限会社アイ電気

はじめに

ハードウェアの小型化・高密度化が極限まで進む現代、試作基板の評価中やデバッグ作業において「0201サイズ(0.25mm×0.125mm)のチップ部品を、今すぐ手作業で実装・交換しなければならない」という緊迫した状況に直面するエンジニアや研究者の方は少なくありません。顕微鏡を覗き込みながら、わずかな手ブレが致命傷となるサイズの部品を前に、焦燥感に駆られている方もいらっしゃるでしょう。

この記事では、1960年創業の電子基板実装メーカー「有限会社アイ電気」にて、30年以上にわたり高難度のはんだ付けに向き合ってきたシニアエンジニアの視点から、0201部品の手はんだ実装の可否とそのメカニズム、そして実装を成功させるための実践的アプローチを、学術的・技術的裏付け(IPC規格等)を交えて解説します。

0201サイズの手はんだ実装は可能か?(結論)

結論から申し上げますと、0201サイズ(0.25mm×0.125mm)チップ部品の手はんだ実装およびリワークは、「完全な顕微鏡下での作業環境」と「極微小領域における熱力学的な温度管理」が揃えば、物理的・技術的に十分に可能です。

しかし、これは一般的な手はんだ付けの延長線上の技術ではありません。IPC-A-610(電子組立品の許容基準)が定める高品質なはんだ接合を満たすためには、単に「くっつける」のではなく、銅(Cu)とスズ(Sn)の境界に適切な厚さ(1〜3μm程度)の金属間化合物(Cu6Sn5等)を形成させる必要があります。0201サイズでは、部品そのものの熱容量が極端に小さいため、はんだごてを当てた瞬間に急激な温度上昇(熱衝撃)が起こり、部品の電極破壊やセラミック本体のクラックを引き起こすリスクが劇的に高まります。

アイ電気の現場では、数十年のノウハウの蓄積により、この「熱衝撃のコントロール」をコテ先の形状選定から予熱(プリヒート)に至るまで徹底することで、0201サイズの手はんだ付けを日常的に確実なものとしています。

マイクロソルダリングにおける3つの技術的障壁

マイクロソルダリング(超微細はんだ付け)を阻む最大の障壁は、「微小電極における熱容量の不足」「表面張力によるツルストーン現象(チップ立ち)」「作業者の微細な手ブレ」の3点に集約されます。

これらの障壁を乗り越えるためには、原因を正しく理解し、適切な対策を講じることが不可欠です。

技術的障壁発生する不良・メカニズム解決に向けたアプローチ
1. 熱容量の不足と熱衝撃はんだごて接触時の急激な温度変化による部品クラック。フラックスの瞬時蒸発による酸化とはんだ弾き。基板全体の適切な予熱(プリヒート)と、微小熱容量に特化した極細コテ先の使用。
2. 表面張力(ツルストーン)左右の電極におけるはんだ溶融タイミングのズレが生じ、溶融したはんだの表面張力で部品が立ち上がる現象。左右の熱引き(GNDベタ等の影響)を考慮した温度プロファイル管理と、フラックスの適量塗布。
3. 人間工学的な限界(手ブレ)0.25mmの部品に対するピンセットの微小な震え。位置決め後のコテ当て時のズレ。実体顕微鏡(40〜80倍)の使用と、超精密チタン製ピンセットなどの特化型ツールの導入。

0201実装を成功させる実践的アプローチと条件

成功の鍵は、対象物への熱ダメージを最小限に抑えつつ、適切な金属間化合物を形成する「秒単位の温度プロファイル管理」と「マイクロソルダリング特化型ツールの選定」にあります。

IPC-7711/7721(電子組立品のリワーク、修理および改造)のガイドラインにも準拠しつつ、実際にアイ電気の熟練エンジニアが実践している具体的な手順と条件は以下の通りです。

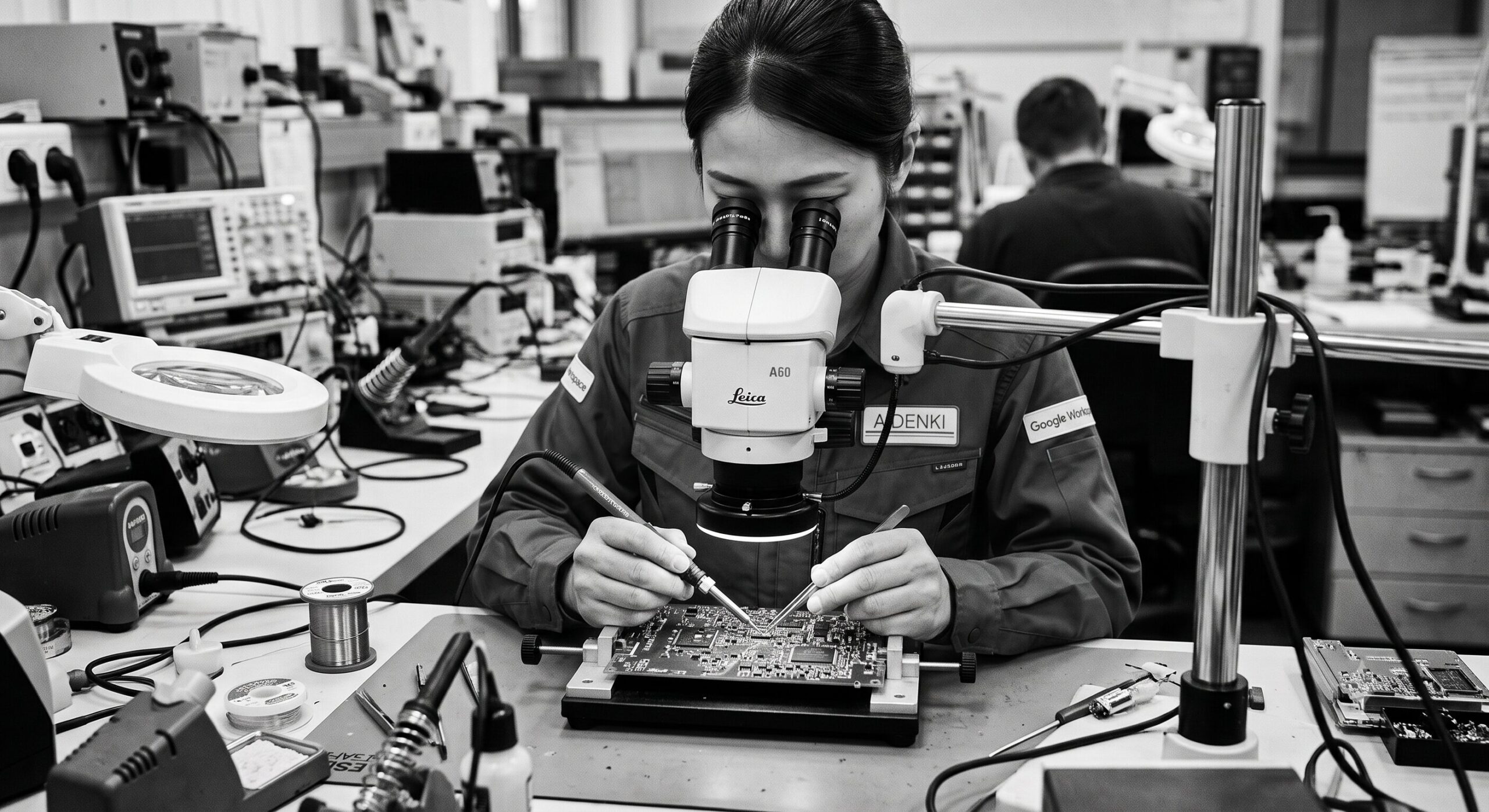

  • 作業環境の構築(光学機器)肉眼やルーペでの作業は不可能です。作業距離が長く、立体視が可能な高性能な実体顕微鏡(ズーム倍率40倍〜80倍程度)と、影を作らないリングLED照明が必須です。
  • ツールの最適化
    • はんだごて: 0.1mm〜0.2mmクラスの極細かつ熱回復特性の極めて高い高周波誘導加熱式(または優れたヒーター内蔵型)を使用します。
    • ピンセット: 磁化せず、先端が0.1mm以下で正確に噛み合う超精密ピンセット(スイス製など)を使用します。わずかな磁気でも部品が吸着して離れなくなります。
    • 糸はんだ・フラックス: 線径0.1mm〜0.2mmの極細はんだと、活性力がありつつも残渣の少ない高信頼性のジェル状フラックスを使用します。
  • 熱プロファイルの制御(実装手順)
    1. 予備はんだ: 片側のパッドにごく微量のはんだを供給します。
    2. 位置決めと仮止め: フラックスを塗布後、顕微鏡下でピンセットを用いて部品をマウントし、予備はんだを溶かして片側を固定します。この時のコテ当て時間は1〜2秒以内にとどめ、熱膨張係数(CTE)のミスマッチによる部品へのストレスを防ぎます。
    3. 本はんだ: もう片方のパッドにフラックスと微量はんだを供給し、フィレットを形成します。
    4. 洗浄と検査: フラックス残渣を専用洗浄液で除去し、顕微鏡下でフィレットの形状と金属間化合物の形成状態(光沢と濡れ角)を確認します。

アイ電気によるリワークソリューション

自社での0201実装が技術的・設備的に困難な場合、アイ電気が「1枚からの特急試作」と「部品支給での高難度リワーク」で、皆様のR&Dプロジェクトや製品開発を強力にサポートいたします。

研究機関、大学のラボ、スタートアップ企業からのご依頼において、「明日の実験に間に合わせたい」「設計ミスが発覚し、BGA周辺の0201部品を至急交換したい」といった緊急の課題に対し、アイ電気は圧倒的なスピードと確かな品質でお応えします。

  • 1枚からの特急対応: 試作基板1枚、部品1個の実装・リワークから喜んで承ります。
  • 部品支給(バラ部品・テープカット)対応: リールでの手配が難しい試作段階の支給部品でも問題ありません。
  • 厳密な機密保持(NDA完備): 開発中の最先端プロトタイプも、機密保持契約のもと安全に取り扱います。
  • パターンカット・ジャンパ配線: 0201実装だけでなく、顕微鏡下での極細ウレタン線を用いた回路改修も得意としています。

技術的限界に直面した際は、一人で悩まずにぜひ「はんだ付けの職人」であるアイ電気にご相談ください。
