試作基板のデバッグ中や、フィールドから戻ってきた不良基板の解析中に、「多極コネクタやPGAなどの多ピン部品を外したいが、スルーホールを壊してしまいそうで手が出せない」という切実な課題に直面したことはありませんか？特に昨今の高密度な多層基板では、不用意にはんだごてを当てると、熱不足によるパターンの剥離や、過熱による基板の炭化など、取り返しのつかない事態を招きます。

本記事では、IPC-7711/7721（電子組立品の修理・修正要件）の国際基準と、アイ電気が長年蓄積してきた一次情報に基づき、熱ダメージを極限まで抑えた「スルーホール基板からの多ピン部品外し」のメカニズムと実践的な基板修理アプローチを解説します。

多層基板におけるスルーホール部品外しが困難な理由

多層基板におけるスルーホールからの多ピン部品外しが困難な最大の理由は、内層のベタパターン（GND/VCC）へ熱が急速に逃げる「熱放散」と、ピン数に比例して増大する「機械的な引き抜き抵抗」が同時に発生するためです。

現代の多層基板は、熱伝導率の高い銅箔が何層にも重なっており、基板そのものが巨大なヒートシンクとして機能します。ここに無理なアプローチをかけると、以下のような致命的な不良を引き起こします。

• スルーホールバレル（めっき）の抜け: はんだが完全に溶融していない状態で部品を引っ張ることで、スルーホール内の銅めっきごと引き抜いてしまう現象。
• ランド（パッド）剥離: 局所的な過熱により、FR-4（ガラス布基材エポキシ樹脂）のガラス転移点（Tg）を超え、銅箔と樹脂の接着剤が破壊される現象。
• 熱膨張係数（CTE）のミスマッチによるクラック: 急激な加熱・冷却により、銅（約17ppm/℃）と基材（約14〜70ppm/℃）の膨張差が生じ、スルーホール角部（ニー部）にクラックが入る現象。

これらを防ぐためには、単に「温度の高いごてを使う」のではなく、「いかに基板全体で熱をコントロールするか」という熱力学的な視点が不可欠です。

熱ダメージを防ぐスルーホールからの抜取技術と手順

熱ダメージを防ぐ確実な抜取手順は、「基板全体の適切な予熱（プレヒート）」「活性の高いフラックスの塗布」「専用装置を用いた一括加熱と垂直引き抜き」の3つのステップで構成されます。

我々アイ電気では、顕微鏡下での0201サイズ実装だけでなく、このような高熱容量基板の修理においても、一切の勘に頼らないプロファイル管理を行っています。具体的なスルーホール 部品外しの手順は以下の通りです。

ステップ	作業内容と技術的根拠	注意点・アイ電気のノウハウ
1. 予熱（プレヒート）	ボトムヒーターを使用し、基板全体を100〜120℃程度まで均一に予熱する。これにより、局所加熱時の熱衝撃（ΔT）を緩和し、はんだ溶融までの到達時間を短縮する。	センサーで基板表面温度を実測することが必須。多層基板の場合は、層数と板厚（例：1.6mm vs 3.2mm）に応じて熱量（ワット数）を調整します。
2. フラックスの追加	古い酸化したはんだの上に、RMAタイプ等のフラックスを塗布する。熱伝導を促進し、はんだの表面張力を下げて流動性を回復させる。	金属間化合物（IMC）の層が厚く成長している古い基板ほど、フラックスの化学的還元作用が重要になります。
3. 一括加熱と抜取	噴流式はんだ槽（ミニウェーブ）や、特殊な加熱ヘッドを用い、全ピンの同時溶融を確認してから、鉛直方向に無負荷で引き抜く。	絶対にこじらないこと。 我々のラボでは、部品を破壊して良い場合は「ピンを根元でカットし、1本ずつ吸取機で処理する」手法を選び、基板への熱負荷を最小化します。

失敗基板の修理：パターンカットとジャンパ配線を伴うリカバリー

スルーホールが破損し断線してしまった場合の基板修理は、実体顕微鏡下での残存パターンの特定と、ポリウレタン銅線を用いたIPC-7721準拠のジャンパ配線（バイパス処理）によって電気的・機械的な復旧を行います。

もし、社内で作業してスルーホールが抜けてしまった場合でも、諦める必要はありません。アイ電気では、以下のような高度な改修技術を駆使して、貴重な試作基板を救済します。

1. 内層接続の解析: 抜けてしまったスルーホールがどの内層と繋がっていたかを、回路図やガーバーデータ、または顕微鏡下での断面観察から特定します。
2. 代替ビアの形成とパターンカット: 必要に応じて近傍のレジストを剥離し、新たな接続ポイント（ランド）を形成。不要なショートを防ぐための精密なパターンカットをメスで行います。
3. ジャンパ配線: 高耐熱のポリウレタン銅線（UEW等）を使用し、最短距離でバイパス配線を行います。振動や熱によるストレスを考慮し、適切なボンド（エポキシ系など）で固定・補強を施します。

これらの作業は、大学の研究機関やR&D部門から「替えの効かない1枚」として持ち込まれるケースが多く、我々の最も得意とする領域です。

替えの効かない基板の修理は、プロフェッショナルへ

多層基板からの多ピン部品の取り外しは、単なる「作業」ではなく、材料工学と熱力学に基づいた「プロセスエンジニアリング」です。一度スルーホールやパッドを破損してしまうと、その基板が持つ本来の高周波特性や信頼性を100%元に戻すことは非常に困難になります。

当社では熟練の顕微鏡下マイクロソルダリング技術により、「1枚からの特急試作・修理」「部品支給対応」「厳密なNDA完備」で、開発者の皆様の緊急事態をサポートいたします。

「この部品、外せるだろうか？」と迷った時、はんだごてを握る前に、ぜひ一度アイ電気にご相談ください。技術的裏付けを持った最適なソリューションをご提案いたします。

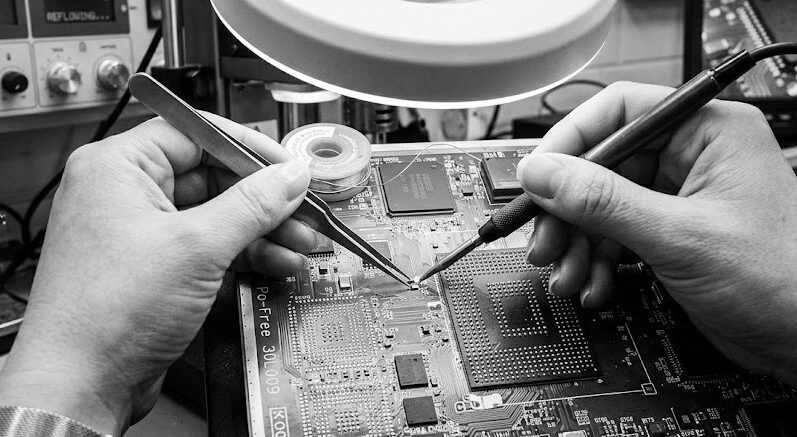

開発の最終段階でのBGA（Ball Grid Array）実装不良の発覚や、設計変更に伴うパターンカット・ジャンパ配線の必要性——。ハードウェアエンジニアや生産技術担当者の皆様にとって、これほど冷や汗をかく瞬間はないでしょう。とくに、近年の鉛フリーはんだを用いたBGAリワークは、熱に敏感な周辺部品や多層基板へのダメージリスクが高く、やり直しのきかない極めてシビアな工程です。

BGAリワークの成功は、職人の「勘」ではなく、熱力学と金属工学に基づいた「温度プロファイルの完全な制御」に依存します。本記事では、鉛フリー環境下におけるBGAリワークのメカニズムと、確実なリカバリーを実現するための実践的アプローチを解説します。

鉛フリーはんだでのBGAリワークが極めて困難な理由

鉛フリーはんだ（主にSAC305等）を用いたBGAリワークが難しい理由は、従来より約30〜40℃高い融点による周辺部品・基板への過剰な熱ストレスと、相対的な「濡れ性」の悪さにあります。

共晶はんだ（有鉛）の時代とは異なり、現在のリワークプロセスでは、僅かな熱管理のミスが基板全体の致命傷に直結します。現場で頻発する不良メカニズムには、主に以下の3点が挙げられます。

• 基板の反り（熱膨張係数：CTEのミスマッチ）： 局所的な急加熱は、BGAパッケージとガラスエポキシ基板（FR-4等）の熱膨張係数の違いを顕在化させます。結果として基板が反り、オープン不良やブリッジ（ショート）を誘発します。
• ボイド（気泡）の発生： 鉛フリーはんだは表面張力が高く、フラックスのガスが抜けにくいため、バンプ内にボイドが残留しやすくなります。これが熱耐性や電気的特性を著しく低下させます。
• 熱ダメージによるパッド剥離： ピーク温度が高いため、銅箔パッドと基板の接着剤が劣化しやすく、BGAの取り外し時やリボール後の再実装時にパッドごと剥離するリスク（リフティング）が跳ね上がります。

成功の鍵を握る「温度プロファイル」の4フェーズ

温度プロファイルとは加熱の設計図であり、「プリヒート」「ソーク」「リフロー」「クーリング」の4工程で構成され、ピーク温度と液相時間がBGA接合の成否を決定づけます。

BGAリワークにおいて、リワークステーションのトップヒーターとボトムヒーターを駆使し、基板と部品に対して均一かつ適切な熱量を与えるための基本構造は以下の通りです。

フェーズ名	目安となる温度（SAC305の場合）	継続時間	目的と技術的要点
1. プリヒート（初期加熱）	室温 → 150℃	60〜90秒	基板全体をボトムヒーターで緩やかに加熱（1〜3℃/秒）し、基板の反りや熱衝撃（サーマルショック）を防ぎます。
2. ソーク（予備加熱）	150℃ → 190℃	60〜120秒	フラックスを活性化させ、酸化膜を除去します。各端子間の温度差（ΔT）を最小化し、熱を均一化させる重要な準備期間です。
3. リフロー（本加熱）	217℃以上 (ピーク235〜245℃)	45〜75秒	はんだを溶融させ接合します。217℃以上の液相時間を適切に保つことで、ボイドを抜けやすくし、確実な濡れ広がりを確保します。
4. クーリング（冷却）	245℃ → 室温	2〜4℃/秒で降下	溶融したはんだを凝固させます。急冷すぎるとクラックが入り、遅すぎると金属間化合物層が肥大化するため、適切な風量制御が必要です。

金属間化合物（IMC）のコントロールとIPC基準

高信頼性の接合には適切な金属間化合物（IMC）の形成が必須ですが、熱の掛けすぎはIMC層の肥大化を招き、IPC-A-610基準を逸脱するクラックや脆性破壊の直接的な原因となります。

はんだ接合とは、単なる「糊付け」ではなく、銅パッドのCu（銅）とはんだのSn（スズ）が合金化する化学反応です。リフローフェーズにおいて、接合界面にはCu6Sn5等の金属間化合物（IMC: Intermetallic Compound）層が形成されます。

• 適正なIMC層（約1〜3μm）： 強固な機械的・電気的接合を担保します。
• 過剰なIMC層（長時間の液相・高温）： IMCは非常に硬く脆い性質を持つため、層が厚くなりすぎると、落下衝撃や温度サイクルテスト（TCT）で容易に剥離・破断（脆性破壊）を引き起こします。

アイ電気では、IPC-7711/7721（電子組立品の組立て直し、修理及び改造）の国際基準に準拠し、熟練のシニアエンジニアが基板の層数、銅箔厚（ベタGNDの有無）、実装密度を瞬時に見極め、最適な熱プロファイルをリアルタイムで微調整します。これは過去数十年、無数の基板を救済してきたノウハウの結晶です。

確実なBGAリワークを実現するアイ電気のソリューション

アイ電気は、長年の知見と顕微鏡下での卓越した手作業を駆使し、他社で断られる高難度のBGAリワークや1枚からの特急試作を、確かな品質で提供します。

大学の研究機関、R&D部門、スタートアップ企業の皆様にとって、時間は何よりも貴重なリソースです。設計ミスによるBGAの取り外し、ジャンパ配線を伴うパターン改修、そして再実装（リボール）まで、対応します。

• 1枚からの特急対応： 量産工場では敬遠されがちな「試作基板1枚だけ」の改修や実装も喜んで承ります。
• 部品支給・持ち込み対応： 顧客支給の希少な部品や、すでに入手困難なICの再利用（リボール）にも柔軟に対応します。
• 超精密手作業とNDA完備： BGAリワークのみならず、顕微鏡下での0201サイズのチップ実装や、0.1mmピッチのジャンパ配線も得意としております。未発表の開発案件もNDA（秘密保持契約）のもと厳格に管理いたします。

実装不良や改修でお困りの際は、手遅れになる前にぜひアイ電気へご相談ください。30年の技術を皆様のプロジェクトの成功のために注ぎ込みます。
